Jobsheet 9 : Konfigurasi Ospf Dengan 3 Router Mikrotik

Nama : Marko Yuli Sutanto	Konfigurasi Ospf Dengan 3 Router Mikrotik	Tanggal : 15/10/2015
Kelas : XII TKJ 2		SK/KD :
No. JobSheet : 009		Guru :  Pak Maman

I. TOPOLOGI YANG AKAN DI KONFIGURASI

II. TUJUAN KONFIGURASI

Siswa diharapkan bisa dalam belajar OSPF.

III. ALAT DAN BAHAN

          1. Laptop yang terinstall Ubuntu dan ada VirtualBox Dan GNS

          2. ISO Mikrotik

          3. ISO Windows XP (Sudah Ada Winbox)

IV. LANGKAH-LANGKAH KONFIGURASI

1.    Susun topologi Seperti Diatas .

2.    Masuk "r1" Mengunakan Winbox



3.    Masukan Ip Seperti Gambar Dibawah (ip – address)

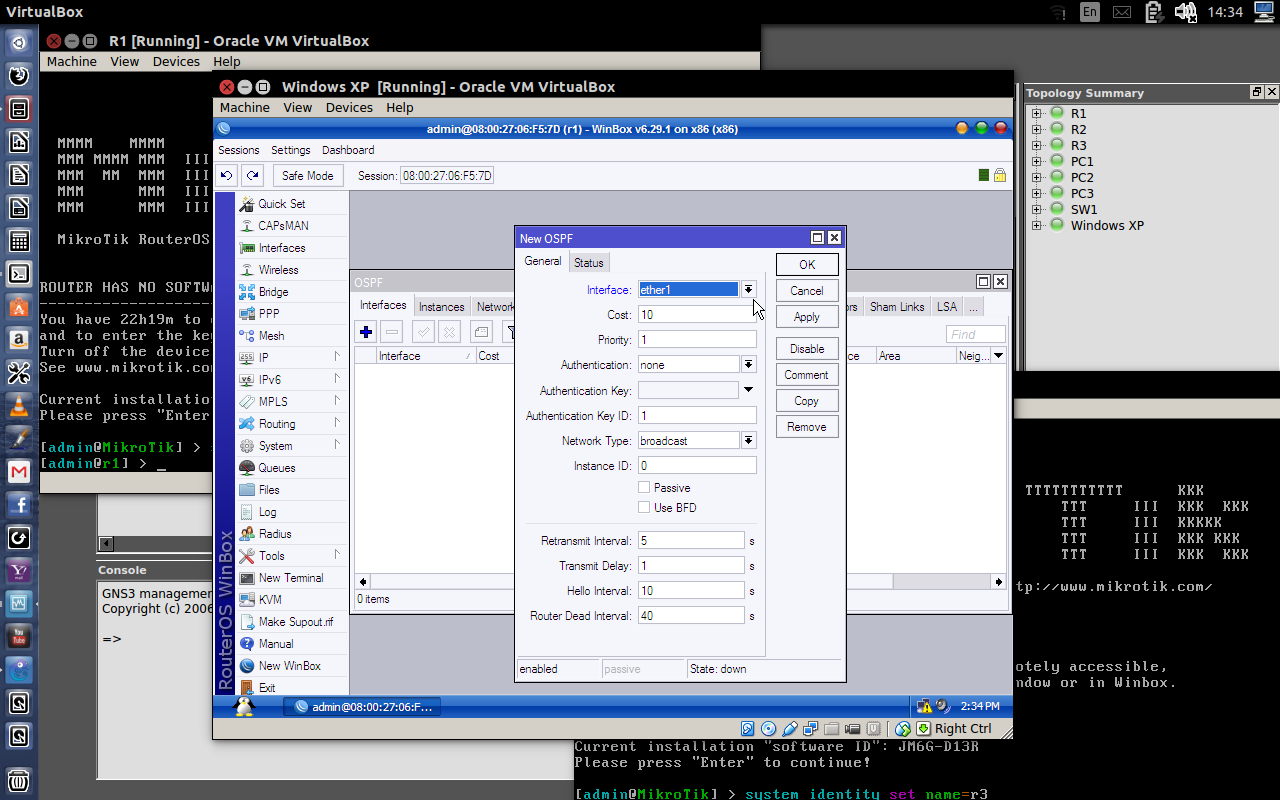

4.    Lalu susun OSPF seperti gambar dibawah ini (Route -OSPF)

5.    Susun Network (Masih diospf Pilih Network)

6.    Buat Bridge (Bridge)

7.    Edit Route ID (Intances)

8.    Masukan Ip Seperti Gambar Dibawah (ip – address)

9.    Susun Network (OSPF – Network)

10.    Masuk "r2"

11.    Masukan Ip Seperti Gambar Dibawah (ip – address)

12.   Lalu susun OSPF seperti gambar dibawah ini (Route -OSPF)

13.   Edit Route ID (Intances)

14.    Susun Network (Masih diospf Pilih Network)

15.     Buat Bridge (Bridge)

16.    Masukan Ip Seperti Gambar Dibawah (ip – address)

17.     Susun Network (Masih diospf Pilih Network)

18.     Masuk "r3"

19.     Masukan Ip Seperti Dibawah (ip – address)

       1. ip : 23.23.23.2/30 ether 1

       2. ip : 192.168.30.1/24 ether 2

20.     Lalu susun OSPF seperti gambar dibawah ini (Route -OSPF)

21.     Susun Network (Masih diospf Pilih Network)

22.     Edit Route ID (Intances)

23.     Buat Bridge (Bridge)

24.     Masukan Ip Seperti Gambar Dibawah (ip – address)

25.     Susun Network (Masih diospf Pilih Network)

V. TESTING KONFIGURASI

1. Untuk testing konfigurasi ,maka diperlukan end user ..
disini saya menggunakan vpcs (PC1 , PC2 & PC3) sebagai end user ..
maka disetting ip di end user tersebut seperti berikut ini :

PC1 > ip192.168.10.2 24 192.168.10.1

PC2 > ip192.168.20.2 24 192.168.20.1

PC3 > ip192.168.30.2 24 192.168.30.1

 2. Lalu Test Ping PC1 Kesemua

 3. Lalu Test Ping PC2 Kesemua

 4. Lalu Test Ping PC3 Kesemua

Jika berhasil, maka akan reply

VI. KESIMPULAN

Belajar OSPF Harus Teliti Dan Sabar Tidak Perlu Tergesah"
